In industriellen Kühlsystemen Verdampfer Die Auswahl des Luftkühlers bestimmt direkt den Energieverbrauch der Kühllagerung und die Qualitätsstabilität der gelagerten Waren. Der DL-Typ eignet sich für die Frischhaltung bei über 0 °C, der DD-Typ für die Kühllagerung bei -18 °C und der DJ-Typ für die Schnellgefrierlagerung bei unter -25 °C . Die Hauptunterschiede zwischen den drei Modellen liegen im Lamellenabstund, der Kühlleistung und den Abtaumethoden. Eine nicht übereinstimmende Auswahl führt zu Frostblockaden, steigendem Energieverbrauch oder Produktverderb. Bei der Auswahl müssen Lagertemperatur, Produkteigenschaften und Wärmebelastung umfassend berücksichtigt werden, statt sich ausschließlich auf Erfahrung zu verlassen.
Klassifizierung und anwendbare Temperaturbereiche von Luftkühlern der D-Serie
Luftkühler der D-Serie, die üblicherweise in der industriellen Kühllagerung eingesetzt werden, sind je nach anwendbarer Temperatur in drei Modelle unterteilt, die jeweils unterschiedlichen Kühlanforderungen und Lagertemperaturumgebungen entsprechen:
- Hochtemperaturverdampfer vom Typ DL : Anwendbar bei Lagertemperaturen über 0 °C, wird hauptsächlich zur Frischhaltung von Obst, Gemüse, frischen Eiern, Tee und großen Werkstattklimaanlagen verwendet.
- Mitteltemperaturverdampfer vom Typ DD : Anwendbar für Lagertemperaturen von -1 °C bis -18 °C, geeignet für die Kühllagerung von Fleisch, Fisch, Eis und anderen gefrorenen Lebensmitteln.
- DJ-Typ-Niedertemperaturverdampfer : Anwendbar bei Lagertemperaturen unter -18 °C, wird hauptsächlich für die Schnellgefrierlagerung von frischem Fleisch, Fisch, Knödeln und anderen Lebensmitteln verwendet, wobei die Lagertemperatur typischerweise unter -25 °C liegt.
Die wesentlichen strukturellen Unterschiede zwischen den drei Modellen spiegeln sich in wider Flossenabstand and Luftstromdesign . Bei niedrigen Temperaturen kondensiert die Feuchtigkeit in der Luft und gefriert schneller auf der Verdampferoberfläche. Daher verwendet der DJ-Typ einen größeren Lamellenabstand (typischerweise 6 mm bis 9 mm), während der DL-Typ einen kleineren Lamellenabstand (ca. 4 mm bis 5 mm) aufweist, um die Wärmeaustauschfläche in Umgebungen mit relativ hohen Temperaturen zu maximieren.
Vergleich der wichtigsten technischen Parameter
| Parameter | DL-Typ (Hochtemperatur) | DD-Typ (mittlere Temperatur) | DJ-Typ (Niedrigtemperatur) |
|---|---|---|---|
| Anwendbare Lagertemperatur | 0°C ~ 10°C | -1°C ~ -18°C | -18°C ~ -35°C |
| Flossenabstand | 4,0 ~ 4,5 mm | 4,5 ~ 6,0 mm | 6,0 ~ 9,0 mm |
| Auslegungstemperaturdifferenz (DTD) | 8°C ~ 10°C | 7°C ~ 9°C | 5°C ~ 7°C |
| Auftaumethode | Natürliche Abtauung oder elektrische Heizung | Elektrische Abtauung/Wasserspray | Elektrische Abtauung / Heißgas-Abtauung |
| Anwendbare Kältemittel | R22 / R404A / R507 | R22 / R404A / R507 | R22 / R404A / R507 / NH₃ |
| Typische Anwendungen | Frischelagerung, Werkstatt-Klimaanlage | Kühllagerung, Kühlkettenlogistik | Schnellgefrierlager, Schockfroster |
Wie in der Tabelle oben gezeigt, muss bei sinkender Lagertemperatur der Lamellenabstand entsprechend vergrößert werden, um zu verhindern, dass Frostschichten die Luftkanäle blockieren. Die Auslegungstemperaturdifferenz (DTD) von DJ-Tieftemperaturverdampfern wird typischerweise auf geregelt 5°C bis 7°C , niedriger als die 8 °C bis 10 °C des DL-Typs, um während Schnellgefrierprozessen eine höhere relative Luftfeuchtigkeit aufrechtzuerhalten und den Verlust von Lebensmitteln durch Austrocknung zu reduzieren.
Struktur und Funktionsprinzip des Verdampfers
Zusammensetzung der Kernkomponenten

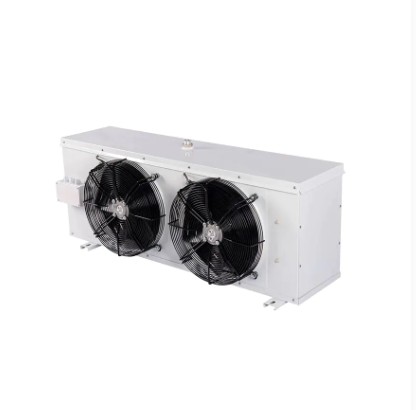

Industrieluftkühler bestehen im Wesentlichen aus fünf Komponenten: Kühlwärmetauscherschlangen, Axialventilatoren, Flüssigkeitsverteiler, Abtaugeräte und Auffangwannen . Gesättigtes Kältemittel mit niedriger Temperatur und niedrigem Druck gelangt über ein thermostatisches Expansionsventil in den Verdampfer, verdampft und nimmt in den Wärmetauscherrohren Wärme auf. Der Lüfter zwingt die Luft dazu, über die Rippenoberflächen zu strömen und entzieht dem Kühlspeicher so Wärme, um eine Kühlung zu erreichen.
Faktoren, die die Effizienz des Wärmeaustauschs beeinflussen
Die tatsächliche Kühlwirkung eines Verdampfers wird durch mehrere Faktoren eingeschränkt:
- Luftgeschwindigkeit und Volumen : Eine unzureichende Luftgeschwindigkeit führt zu einem unzureichenden Wärmeaustausch, während eine zu hohe Geschwindigkeit den Energieverbrauch des Ventilators erhöht und die Lebensmitteloberflächen austrocknen kann. Bei der industriellen Schnellgefrierlagerung ist die Luftgeschwindigkeit typischerweise auf 3 m/s bis 5 m/s ausgelegt.
- Sauberkeit der Flossen : Staub- und Ölansammlungen können den Wärmeübergangskoeffizienten um 15 % bis 30 % verringern; Eine regelmäßige Reinigung ist für die Aufrechterhaltung der Energieeffizienz unerlässlich.
- Dicke der Frostschicht : Wenn die Frostdicke 3 mm überschreitet, erhöht sich der luftseitige Wärmewiderstand erheblich, was möglicherweise zu einer Verringerung der Kühlleistung um mehr als 20 % führt; Rechtzeitiges Abtauen ist zwingend erforderlich.
- Überhitzung der Flüssigkeitszufuhr : Eine ordnungsgemäße Überhitzung (normalerweise 3 °C bis 8 °C) verhindert Flüssigkeitsschläge im Kompressor und sorgt gleichzeitig für eine effektive Nutzung der Wärmeaustauschfläche des Verdampfers.
Auswahlberechnung und Heizlastbewertung
Verdampfer Die Auswahl kann nicht ausschließlich auf Erfahrung beruhen. Heizlastberechnungen sind zwingend erforderlich. Die Gesamtwärmelast eines Kältespeichers setzt sich aus folgenden Komponenten zusammen:
- Wärmebelastung des Gehäuses : Durch Wände, Dächer und Böden übertragene Wärme, proportional zur Isolationsdicke und Temperaturdifferenz.
- Produktwärmebelastung : Beim Abkühlen oder Gefrieren des Produkts freigesetzte Wärme, die bei der Tiefkühllagerung über 60 % der Gesamtwärme ausmachen kann.
- Lüftungswärmelast : Wärme, die durch externe Warmluft beim Öffnen von Kühlraumtüren oder beim Lüften eingebracht wird.
- Motor- und Beleuchtungswärmebelastung : Wärme, die während des Betriebs von Lüftermotoren und Beleuchtungskörpern erzeugt wird.
- Wärmebelastung des Personalbetriebs : Wärme, die von Arbeitern bei Arbeiten im Lager abgegeben wird.
Die Auswahl sollte Folgendes umfassen: 10 % bis 15 % Sicherheitsmarge basierend auf der berechneten Gesamtheizlast, um extreme Wetterbedingungen oder Schwankungen im Produktumschlag zu berücksichtigen. Darüber hinaus muss die Nennkühlleistung des Verdampfers anhand der tatsächlichen Betriebsbedingungen (Lagertemperatur, Verdampfungstemperatur, Kondensationstemperatur) korrigiert werden, wobei vom Hersteller bereitgestellte Leistungskurven als Korrekturbasis verwendet werden.
Abtaustrategien und Energieeffizienzmanagement
Vergleich gängiger Auftaumethoden
| Auftaumethode | Prinzip | Anwendbare Szenarien | Energieeigenschaften |
|---|---|---|---|
| Elektrische Abtauung | Elektrische Heizrohre erwärmen Lamellen | Kleine bis mittlere Kühllager | Höherer Energieverbrauch, einfacher Aufbau |
| Wassersprühauftauung | Wassersprühnebel bei Umgebungstemperatur | Mittlere bis große Kühlräume | Hoher Wasserverbrauch, schnelles Auftauen |
| Heißgasabtauung | Abwärme des Kompressors | Großes Schnellgefrierlager, Ammoniakanlagen | Optimale Energieeffizienz, komplexes System |
Empfehlungen zur Einstellung des Auftauzyklus
Die Auftauhäufigkeit sollte dynamisch angepasst werden, basierend auf der Türöffnungshäufigkeit, dem Feuchtigkeitsgehalt des Produkts und der Verdampfer-Gefriergeschwindigkeit. Bei einer Tiefkühllagerung unter -25°C empfiehlt sich jeweils eine Heißgasabtauung 4 bis 6 Stunden , wobei jeder Auftauzyklus innerhalb von 15 bis 20 Minuten kontrolliert wird. Durch häufiges Auftauen kommt es zu Schwankungen der Lagertemperatur, die sich negativ auf die Lebensmittelqualität auswirken. Zu lange Intervalle führen zu Frostbildung, erhöhtem Luftwiderstand und steigendem Stromverbrauch des Ventilators.
Installations- und Wartungsgrundlagen
Für einen langfristig effizienten Verdampferbetrieb sind eine ordnungsgemäße Installation und regelmäßige Wartung unerlässlich:
- Einbaulage : Luftkühler sollten oben oder hoch an den Seitenwänden des Kühllagers installiert werden, wobei die Luftauslässe in Richtung der Tür zeigen, um eine gleichmäßige Luftstromverteilung zu gewährleisten und zu vermeiden, dass die kalte Luft direkt auf die Produkte bläst.
- Pegelkalibrierung : Das Gerät muss horizontal installiert werden; Das Kippen führt zu einem schlechten Abfluss des Tauwassers, was zu einer Wasseransammlung oder einem Überlaufen in der Auffangwanne führt.
- Rückluftfreigabe : Zumindest 300mm Zwischen dem Verdampfer und Wänden oder Produktstapeln sollte ein Rückluftraum eingehalten werden, um eine ungehinderte Luftzirkulation zu gewährleisten.
- Regelmäßige Reinigung : Reinigen Sie die Lamellen vierteljährlich mit weichen Bürsten oder Wasserstrahlen mit geringem Druck, um Staub und Öl zu entfernen. Überprüfen Sie die Lüfterflügel auf Verformung und die Motorlager auf Schmierung.
- Leckerkennung und Isolierung : Führen Sie jährliche Luftdichtheitsprüfungen der Kühlleitungen durch. Stellen Sie sicher, dass die Isolierschichten an den Flüssigkeitszufuhr- und Saugleitungen intakt bleiben, um Kälteverlust und Kondensation zu verhindern.
Auftauchend Verdampfer Technologietrends
Da die Kältebranche eine höhere Energieeffizienz und Umweltverträglichkeit fordert, entwickelt sich die Verdampfertechnologie weiter:
- Lüftertechnologie mit variabler Frequenz : Durch die Anpassung der Lüftergeschwindigkeit an die tatsächliche Wärmelast können im Vergleich zu Lüftern mit fester Frequenz Energieeinsparungen von 20 bis 35 % erzielt und gleichzeitig die Schwankungen der Lagertemperatur reduziert werden.
- Nano-Korrosionsschutzbeschichtungen : Hydrophile oder korrosionsschützende Beschichtungen auf Lamellenoberflächen verzögern die Korrosion in Salznebel und sauren Umgebungen und verlängern die Lebensdauer der Geräte um über 30 %.
- Kompatibilität transkritischer CO₂-Systeme : Mit zunehmender Verbreitung von R744 (CO₂) in der Tieftemperaturlogistik stellen hochdruckbeständige Verdampferkonstruktionen (bis zu 120 bar) eine neue technologische Richtung dar.
- Intelligente Abtausteuerung : Die Auslösung der Abtauung auf der Grundlage von Frostdickensensoren oder Druckdifferenzsignalen ersetzt die herkömmliche zeitgesteuerte Abtauung, reduziert unnötige Abtauzyklen und verbessert den System-COP.
Diese Technologien senken nicht nur die Betriebskosten von Kühllagern, sondern reagieren auch auf globale Branchentrends zur Reduzierung des CO2-Ausstoßes von Kältemitteln und zur Verbesserung der Energieeffizienz.
