A Kondensator ist ein Wärmetauscher, der einem Kältemittelgas Wärme entzieht und es wieder in einen flüssigen Zustand überführt damit der Kühlkreislauf weiterlaufen kann. Kurz gesagt: Es gibt die in einem kalten Raum aufgenommene Wärme an die Außenumgebung ab. Ohne einen ordnungsgemäß funktionierenden Kondensator kann keine Kühl- oder Klimaanlage effizient oder überhaupt nicht arbeiten.
Ganz gleich, ob Sie ein Kühllager verwalten, einen Industriekühler betreiben oder die Ausrüstung für eine Werkstatt mit konstanter Temperatur spezifizieren: Wenn Sie die Funktionen, Typn und Leistungsmetriken von Kondensatoren verstehen, können Sie intelligentere und kosteneffizientere Entscheidungen treffen.
Kondensatordefinition: Was genau ist ein Kondensator?
Ein Kondensator ist ein Gerät, das einen heißen Kältemitteldampf unter hohem Druck kühlt, bis er zu einer Flüssigkeit kondensiert. Es sitzt auf dem „hohe Seite“ eines Kälte- oder Klimakreislaufs – nach dem Kompressor und vor dem Expansionsventil. Beim Phasenwechsel von Gas zu Flüssigkeit wird latente Wärme freigesetzt, die der Kondensator an ein Kühlmedium (Luft oder Wasser) überträgt.
Im alltäglichen Sprachgebrauch wird „Kondensator“ manchmal mit „Kompressor“ verwechselt. Die Unterscheidung ist einfach:
- Kompressor – erhöht den Druck und die Temperatur des Kältemittelgases.
- Kondensator – gibt die Wärme ab und verwandelt das heiße Gas wieder in eine Flüssigkeit.
Das Wort „Kondensieren“ beschreibt diesen Phasenwechselprozess. Sie sehen es auch geschrieben als Verflüssigungssatz wenn der Kondensator mit einem Kompressor in einer einzigen verpackten Baugruppe kombiniert wird.
Wie funktioniert ein Kondensator? Schritt für Schritt
Der Betrieb des Kondensators folgt vier klaren Phasen innerhalb des umfassenderen Kühlkreislaufs:
- Heißes Gas tritt ein. Überhitzter Kältemitteldampf vom Kompressor (typischerweise 60–90 °C) strömt in den Kondensatoreinlass.
- Entüberhitzung. Der Dampf kühlt zunächst auf seine Sättigungstemperatur (Kondensationstemperatur) ab, während er durch die Spule oder die Rohre strömt.
- Kondensation. Bei der Sättigungstemperatur gibt das Kältemittel seine latente Wärme ab und wechselt die Phase von gasförmig in flüssig. Hier finden etwa 70–80 % der gesamten Wärmeabgabe statt.
- Unterkühlung. Das nun flüssige Kältemittel kühlt einige Grad unter die Sättigung ab, bevor es den Kondensator verlässt, was die Systemeffizienz verbessert und Flash-Gas in der Flüssigkeitsleitung verhindert.
Das Kühlmedium – von Ventilatoren geblasene Luft oder durch einen Turm zirkulierendes Wasser – nimmt diese Wärme auf und leitet sie aus dem System ab. Der Temperaturunterschied zwischen dem Kältemittel und dem Kühlmedium (genannt Annäherungstemperatur ) bestimmt direkt, wie effizient der Kondensator arbeitet; ein kleinerer Ansatz bedeutet höhere Effizienz.
Schlüsselfunktionen eines Kondensators in einem Kühlsystem
Der Kondensator erfüllt mehrere sich überschneidende Funktionen, die alle für die Systemzuverlässigkeit und Energieeffizienz unerlässlich sind:
Hitzeabweisung
Der Hauptzweck. Der Kondensator gibt die aus dem Kühlraum gesammelte Wärme sowie die vom Kompressor hinzugefügte Wärme ab. Bei einem 10-kW-Kühlsystem ist ein Kondensator normalerweise defekt 12–14 kW Wärme (die zusätzlichen 2–4 kW stammen aus der Arbeit des Kompressors).
Phasenumwandlung des Kältemittels
Durch die Umwandlung von Kältemitteldampf in Flüssigkeit ermöglicht der Kondensator die Funktion des Expansionsventils und des Verdampfers. Keine Kondensation = kein flüssiges Kältemittel = keine Kühlwirkung nachgeschaltet.
Druckregulierung auf der Hochdruckseite
Die Fähigkeit des Kondensators, Wärme abzugeben, bestimmt den Kondensationsdruck. Ein zu kleiner oder verschmutzter Kondensator erhöht den Druck, was den Kompressor dazu zwingt, härter zu arbeiten, was den Energieverbrauch um bis zu erhöht 3–5 % pro 1 °C Anstieg der Verflüssigungstemperatur .
Unterkühlung des flüssigen Kältemittels
Ein gut konzipierter Kondensator sorgt für eine Unterkühlung von 3–8 °C, was Dampfblasen in der Flüssigkeitsleitung verhindert, die Kühlwirkung erhöht und den COP (Leistungskoeffizient) verbessert.
Schutz der Kompressorlebensdauer
Indem der Verflüssiger die Auslassdrücke innerhalb der Auslegungsgrenzen hält, verhindert er eine Überhitzung des Kompressors und mechanische Belastungen – eine der Hauptursachen für vorzeitigen Kompressorausfall.
Arten von Kondensatoren: luftgekühlt vs. wassergekühlt vs. Verdunstungskondensator
Die drei Hauptkondensatortypen eignen sich jeweils für unterschiedliche Anwendungen, Klimazonen und Budgets:
| Type | Kühlmedium | Typische Anflugtemperatur. | Wasserverbrauch | Am besten für |
|---|---|---|---|---|
| Luftgekühlt | Umgebungsluft | 8–15 °C | Keine | Kühllager, Dachgeräte, kleine Kältemaschinen |
| Wassergekühlt | Gekühltes/Turmwasser | 3–6 °C | Hoch | Große Industriekühler, Prozesskühlung |
| Verdunstung | Luft-Wasser-Spray | 4–8 °C | Mäßig | Heiß-trockenes Klima, mittlere Industrielasten |
Luftgekühlte Kondensatoren
Der weltweit am häufigsten verwendete Typ. Umgebungsluft wird von einem oder mehreren Ventilatoren über Lamellenregister gepresst. Es ist keine Wasserinfrastruktur erforderlich Dadurch ist die Installation einfach und die Wartungskosten niedrig. Die luftgekühlte Kondensatorserie von Brozercool verwendet hocheffiziente Kupferrohr-Aluminiumlamellen-Spulen mit EC-Lüftermotoren und erreicht spezifische Wärmeabgaberaten von über 1,8 kW/m².
Wassergekühlte Kondensatoren

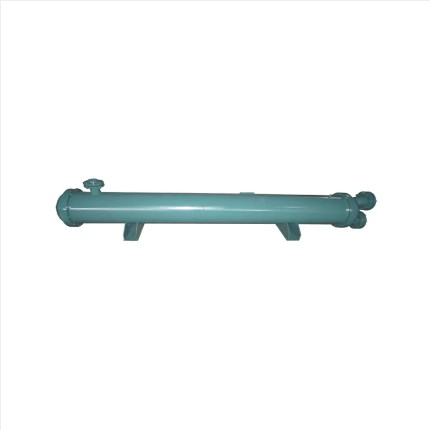

Rohrbündel- oder Plattenwärmetauscher, die Wasser als Kühlmedium verwenden. Sie erreichen niedrigere Verflüssigungstemperaturen und verbessern den COP des Systems um 10–20 % im Vergleich zu luftgekühlt in der gleichen Umgebung – erfordern jedoch Kühltürme, Wasseraufbereitung und eine komplexere Wartung.
Verdunstungskondensatoren
Wasser wird über die Spule gesprüht, während Luft durchgeblasen wird; Durch die Verdunstung wird die Spule unter die Umgebungstemperatur der Trockenkugel gekühlt. Ideal, wenn Wasser vorhanden, aber nicht reichlich vorhanden ist und die Umgebungstemperatur hoch ist.
Welchen Nutzen hat ein Kondensator in verschiedenen Branchen?
Kondensatoren entstehen überall dort, wo Wärme von einem Ort zum anderen transportiert werden muss. Hier sind die häufigsten Anwendungen in der Praxis:
- Kühl- und Frischhalteräume – Luftgekühlte Kondensationseinheiten halten Temperaturen von 10 °C bis –30 °C aufrecht und konservieren so Fleisch, Lebensmittel, Milchprodukte und Arzneimittel.
- Werkstätten mit konstanter Temperatur – Präzise Kondensationssteuerung hält die Prozesstemperaturen für die Elektronikfertigung und Präzisionsbearbeitung innerhalb von ±0,5 °C.
- Industriekühler – Wassergekühlte Kondensatoren in Schrauben- oder Zentrifugalkühlern versorgen große HVAC-Lasten von 100 kW bis zu mehreren MW.
- Parallele Kühlregale – Supermärkte und Lebensmittelvertriebszentren verwenden Parallelsysteme mit mehreren Kompressoren, die sich einen einzigen großen Kondensator teilen, um den Spitzenauslassdruck zu reduzieren.
- Nicht standardmäßige Prozesskühlung – Chemiefabriken, Brauereien und Rechenzentren verwenden Kondensatoren, die in maßgeschneiderte Kühl-Skids integriert sind.
- Niedertemperatur-Schneckeneinheiten – Schockgefriertunnel und Gefriertrocknungsanlagen sind für den Betrieb bei –40 °C bis –60 °C auf Hochdruckkondensatoren angewiesen.
Faktoren, die die Kondensatorleistung beeinflussen
Wenn Betreiber wissen, was die Kondensatorleistung beeinträchtigt oder verbessert, können sie ihre Energiekosten senken und die Lebensdauer der Geräte verlängern:
Umgebungstemperatur
Jeder Anstieg der Umgebungslufttemperatur um 1 °C erhöht die Verflüssigungstemperatur um ca. 1,2–1,5 °C und erhöht die Kompressorleistung um ca 2–3 % . In heißen Klimazonen ist es von entscheidender Bedeutung, Kondensatoren an gut belüfteten, schattigen Orten aufzustellen.
Verschmutzung und Schmutzablagerungen
Staub, Fett oder Ablagerungen auf den Lamellen oder Rohren des Kondensators erhöhen den Wärmewiderstand. Studien zeigen a 10–20 % Reduzierung der Wärmeübertragung von einem mäßig verschmutzten Kondensator – was direkt zu höheren Energiekosten führt.
Einschränkungen des Luftstroms
Heiße Abluft, die durch den Kondensator zurückströmt (kurzzyklisch), erhöht die effektive Umgebungstemperatur um 5–15 °C. Der richtige Abstand zu Wänden und anderen Einheiten ist wichtig.
Kältemittelfüllung
Sowohl Über- als auch Unterladung wirken sich auf die Kondensation aus. Bei Überladung wird der Kondensator mit Flüssigkeit überflutet, wodurch die aktive Kondensationsoberfläche verringert wird. Unterladung führt zu einem übermäßigen Anstieg der Überhitzung und der Entladungstemperatur.
Nicht kondensierbare Gase
Luft oder Stickstoff im Kältemittelkreislauf sammeln sich im Kondensator, wodurch der Druck erhöht und die Wärmeübertragungsfläche verringert wird. Bei großen Systemen wird eine regelmäßige Spülung oder der Einsatz automatischer Spülgeräte empfohlen.
Brozercool-Kondensatorprodukte: Technik für reale Anforderungen
Als professioneller Hersteller von Kühlkondensatoren entwickelt und produziert Brozercool eine umfassende Palette von Kondensationslösungen für Kühllager, Industrieprozesse und HVAC-Anwendungen – exportiert nach mehr als 80 Länder und Regionen .

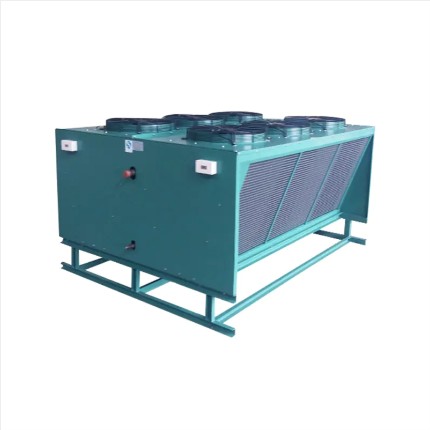

Luftgekühlte Kondensatorserie
Konzipiert für die Installation im Freien mit Kupferrohr-/Aluminiumlamellen-Wärmetauscherkonstruktion, korrosionsbeständigem Gehäuse und optionalen EC-Ventilatoren mit variabler Geschwindigkeit. Erhältlich in horizontaler oder vertikaler Entladungskonfiguration, um sich an verschiedene Standortlayouts anzupassen.
Wassergekühlte Kompressions-Kondensationseinheiten
Kompakte, auf einem Rahmen montierte Einheiten mit integriertem Kompressor, Rohrbündelkondensator und Steuerung. Geeignet für Kühlräume, Prozesskühlung und Industriekühler, in denen Wasser verfügbar ist. COP-Werte erreichen 3,8–4,5 bei günstigen Wassertemperaturen.

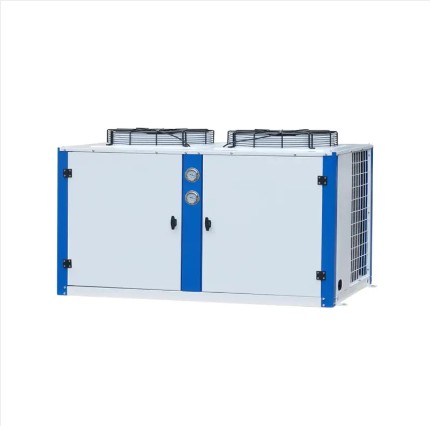

Luftgekühlte Verflüssigungssätze (Kasten- und offene Ausführung)
